油冷機的設定及檢查
一、油冷機品牌
1、波英特 POINT
2、同飛
二、油冷機設定方法:（注：我司對油冷機的設定是按照差溫模式設定）

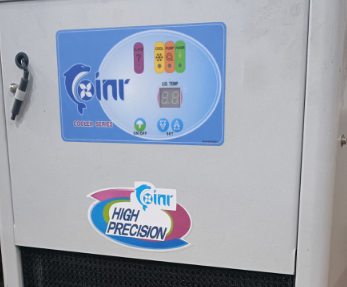

1、波英特油冷機：
A、上電前先檢查面板背部電路板上的S4 DIP SW功能指撥開關。上面有4個開關，要把第2個要撥到OFF上，即差溫動作模式。
B、上電后，面板會顯示5秒鐘的調整數值，這時請使用箭頭鍵對數值進行調整，差溫模式上限值為9.9℃；下限值為-9.9℃。用來限制冷卻機的。調整好所需溫度后（我司設定為-4），數值5秒后就會自動切換為實際溫度。
這是顯示的是室內環境溫度，壓縮機工作制冷，當溫度底于室內溫度-4度時，制冷機停止工作。高于設定值時又開始工作。
2、同飛油冷機：
A、兩種控制模式：固定溫度和室溫同調模式（上鍵+下鍵同時按住選擇模式）；開機時模式燈點亮則是差溫模式；熄滅則是恒溫模式
室溫同調（差溫模式）指溫度始終保持與環境溫度一定的溫差，范圍為+9℃~-9℃（同飛出廠設定5℃）設定時可在開機顯示碼數值閃爍時進行，通過箭頭鍵上、下調整。（我司設定值為-4）。
三、檢查
1、油位檢查，液位標觀察，油位保持在2/3以上。
2、接頭連接是否緊固，不能有滲漏。
3、電源相序是否接對，電壓是否與油冷機銘牌相符。
4、功能線路是否連接真確
四、故障與排除
1、波英特油冷機
|
功能指示燈 |
原因 |
排除故障點 |
|
Power電源燈不亮 |
指示燈燒壞，保險絲燒斷，變壓器壞。18/19號線脫落 |
更換控制板、保險絲、變壓器。重將18/19線座插好 |
|
Rev燈亮 |
三相電源相序錯或欠電壓 |
更換相序，檢查電壓 |
|
Ops燈亮 |
進口堵塞，油路循環不足，油壓力開關故障、入口油管松脫，泵浦異常 |
清理管路進出口、更換油泵浦，調整壓力開關。加足冷卻油。 |
|
Pump燈亮 |
過載保護跳開，吸水管堵塞。泵浦開關動作 |
過載開關復位，清理油路濾芯，調整泵浦開關 |
|
Com燈亮 |
過載保護跳開，壓縮機故障 |
過載開關復位，更換壓縮機 |
|
Hp燈亮 |
冷凝器太臟，過濾網不干凈。冷卻扇不轉。冷媒不足 |
清潔冷凝器、濾網，更換馬達。加冷媒 |
|
Ra/ro燈亮 |
室溫、油溫sensor故障、 |
更換ro/ra感溫棒 |
|
Ot燈亮 |
油溫過高，溫度感問棒換，不制冷 |
停機降油溫、更換感溫棒，查漏后補冷媒 |
|
不制冷 |
模式設定錯、油不足循環不夠、冷媒不足，油管堵塞 |
正確設定溫度、模式，加油、加冷媒，排除油管堵塞 |
2、同飛油冷機
|
故障現象 |
原因分析 |
排除方法 |
|
Er01報警 |
外部阻力過大，管路堵塞，泵故障，油路低壓開關故障 |
更換油管或清理堵塞，更換泵或壓力檢測開關 |
|
Er02報警 |
環節管的過高，過濾網污垢多，進風口堵塞，油溫過高，壓力開關故障 |
通風散熱，清理濾網，清理油冷機周圍雜物流出散熱空間，更換開關。 |
|
Er03報警 |
供油管堵死，油冷機通風不暢，熱繼電器故障 |
檢查油路，清理油冷機周圍雜物增強散熱，更換繼電器 |
|
Er04報警 |
電源相序錯，電壓不穩定或缺相 |
更改相序，檢查電壓，改善電壓穩定 |
|
油溫過高，無法控制 |
制冷量小，選型不合適；流量不足；通風不良；制冷劑泄漏 |
重新選型；清查油路及周邊雜物有足夠空間散熱；檢查漏點補充制冷劑。 |
|
油泵不工作 |
熱保護跳閘；油泵壞；線路問題；葉輪卡死 |
復位熱保護，更換油泵。檢查線路，檢查葉輪干涉排除 |
|
A0/F0報警 |
感溫探頭短路 |
檢查線路或更換探頭 |
|
油泵工作但不能正常供油或油量小 |
進出油口接反；油路堵塞；油泵壞；吸油管漏氣 |
正確連接進出油管；清理油路；更換油泵；檢查吸油管。 |
|
不制冷 |
模式設定錯、油不足循環不夠、制冷劑不足，油管堵塞 |
正確設定溫度模式，加油、補充制冷劑，排除油管堵塞或折住 |
五、設定模式檢查
1、波英特油冷機：開機時面板顯示-4閃爍，則表示模式選擇正確。如果顯示20-35度值，則表示模式不正確。必須按照上述方法進行設定調整。
2、同飛油冷機：開機時數碼管閃爍顯示-4，表示差溫模式設定正確。如果閃爍顯示20度以上則表示是恒溫模式，需重新按上述設定。
六、特別說明
1、油冷機油每6個月需要進行更換一次。
2、通風過濾網每2個月需要進行清洗一次。
3、每周要對油位進行觀察，如油量小于1/2要及時進行補充。
4、每?jī)蓚€(gè)月檢查油泵、壓縮機運行情況，有異常要及時處理。
5、每年要對油路機系統檢查，檢查油路是否通漏，線路是否連接良好。
6、對于北方冬季氣溫較低時，建議可以調為恒溫模式，防止冷卻油凝固。夏季調回差溫模式。
